Panacoustic SPS 53 STANDART (ЗИПС-Вектор), сэндвич-панель

Звукоизолирующая панельная система начального уровня ЗИПС-Вектор (индекс дополнительной изоляции воздушного шума ΔRw = 9 – 11 дБ) чаще всего используется в жилых помещениях и успешно решает задачу защиты от повседневного бытового шума - разговоров соседей, собачьего лая, звука телевизоров и радиоприемников и т.п. (рабочий диапазон – от 125 Гц). Общая толщина звукоизолирующей конструкции, включая финишную облицовку - 52,5 мм.
Область применения
Сэндвич-панели ЗИПС-Вектор применяются для дополнительной звукоизоляции однослойных строительных конструкций: стен и перегородок из гипса, кирпича и бетона. Чаще всего используются в жилых помещениях (квартиры, коттеджи) для защиты от воздушного шума, проникающего в квартиру от соседей по этажу или с улицы.

Состав:

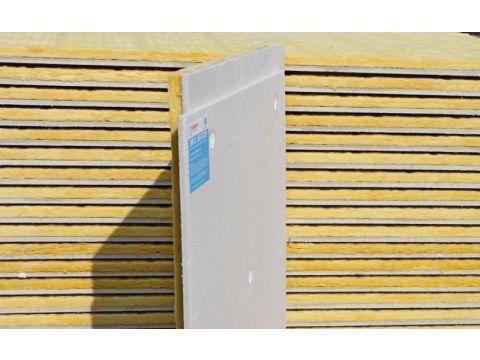

Звукоизолирующая система начального уровня ЗИПС-Вектор - это двухслойные сэндвич-панели (штапельное стекловолокно + гипсоволокнистый лист, обеспечивающий жесткость) толщиной 40 мм с встроенными виброузлами для крепления к несущей поверхности. Снаружи панели предполагают финишную облицовку 12,5-миллиметровыми гипсокартонными листами ГКЛ. Таким образом общая толщина звукоизолирующей конструкции составляет 52,5 мм.

Отличительные особенности:

Крепление непосредственно к несущей поверхности;
Высокие показатели дополнительной звукоизоляции;
Пазогребневое соединение сэндвич-панелей, не допускающее щелей;
Виброизолирующие крепежные узлы, препятствующие передаче звуковых волн от несущей конструкции на внешнюю поверхность панели.

Хранение:

Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без профисания.

Сэндвич-панели ЗИПС-Вектор прошли необходимую сертификацию, отнесены к категории горючести Г1 (слабогорючие материалы), технические характеристики подтверждены лабораторными испытаниями. Материал проверен на множестве реальных объектов и отлично себя зарекомендовал.

Размеры:

Рабочий размер (без площади гребней) панелей: 1200 х 600 мм.
Толщина сэндвич-панели: 40 мм.
Толщина системы с финишным слоем ГКЛ: 53 мм.

Физические характеристики:
Вес панели: 19 кг.
Поверхностная плотность системы: 36 кг/м2.

Изоляция воздушного шума

Частота, Гц	100	125	160	200	250	315	400	500
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Вектор, дБ	-3,0	4,0	6,0	9,0	13,0	13,0	18,0	16,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Вектор, дБ	37,0	37,0	46,0	47,0	52,0	53,0	58,0	62,0
Частота, Гц	630	800	1000	1250	1600	2000	2500	3150
Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Вектор, дБ	18,0	16,0	17,0	14,0	20,0	20,0	19,0	17,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Вектор, дБ	66,0	68,0	72,0	74,0	79,0	82,0	82,0	82,0

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Вектор: ΔRw = 9 – 11 дБ
